Dicom Standard 쉽게 이해하기

 앞서 영상과 함께 Dicom Tag를 볼 수 있는 방법에 대해서 알아봤습니다.

오늘은 Dicom Tag에 대해서 조금 더 알아보겠습니다.



Q. Dicom Tag 왜 있는 걸까?



 앞서 Dicom이라는 것이 국제 사회의 약속이고 의료영상에서 사용되는 파일 형식이라는 것을 알고 있습니다.

그런데 모두 Dicom 파일로 쓰긴 하지만 병원에서는 CT, MRI, X-ray 등의 다양한 장비가 있고, 영상이 섞이지 않게 환자정보를 함께 기록해둬야 합니다.



 "아~ 이거 어떻게 구분해서 표시하지?" 고민하다 나온 것이 Dicom Tag입니다.

Dicom SR, Dicom SC 이런 것들은 Dicom Tag 중 별도로 정리해서 묶어둔 Dicom Format 인 것입니다.



Q. 약속이면 양식이 정해져 있는 건가요?



 약속을 했으니 기준은 정해져 있습니다. 이렇게 하자!라고 약속을 한 것이니까요.

Dicom Tag 정보를 불러오거나 입력을 할 때 우리는 Tag 값과 파일의 형식 같은 것들을 기준에 맞춰서 진행해야 합니다.

이 기준에 맞추지 않을 경우, 이미지가 이상하게 보이거나 Dicom File이 열리지 않을 수도 있습니다.

혹여, 파일이 잘 열린다고 하더라도 우리는 이 기준을 준수해야 합니다.



Q. 정보들을 어디서 볼 수 있나요?



 앞서 말씀드렸다시피 병원에 들어가는 제품은 상당히 많고 필요한 정보도 상당히 많기 때문에 이를 모두 우리가 외울 순 없습니다.

[Dicom Standard]라고 검색을 하면 Dicom Standard에 대한 기준을 볼 수 있습니다.

저는 그중 Innolitics에서 제공하는 Dicom Standard Browser에 대해서 말씀드릴까 합니다.



우선, 아래의 링크로 이동하시면 Dicom Standard 전체를 보실 수 있습니다.

https://dicom.innolitics.com/ciods/basic-structured-display

Basic Structured Display CIOD – DICOM Standard Browser



Dicom Standard를 보는 법을 간단히 알려드리겠습니다.

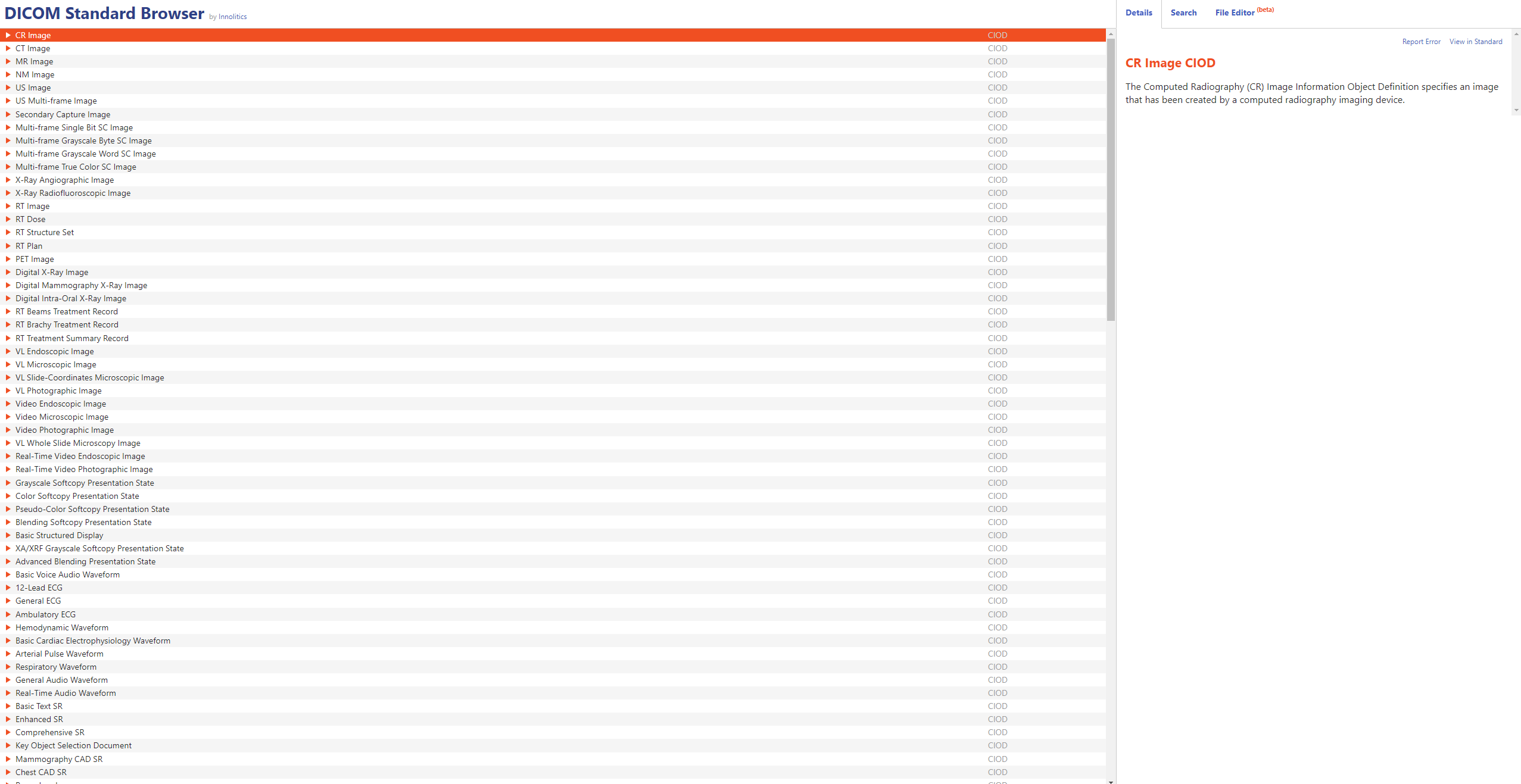

링크 진입 시 보여지는 첫 화면



가장 좌측의 화살표를 누르시게 되면 관련 항목들을 보실 수 있습니다.

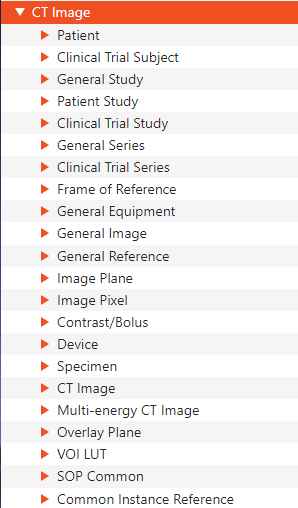

CT 이미지 좌측 화살표 클릭

Tree 구조로 되어있어 원하는 항목을 선택하여 하위 항목을 확인할 수 있는 방식입니다.



만약 환자 관련 Tag 정보를 알고 싶다면 환자 옆 화살표를 클릭해주면 됩니다.

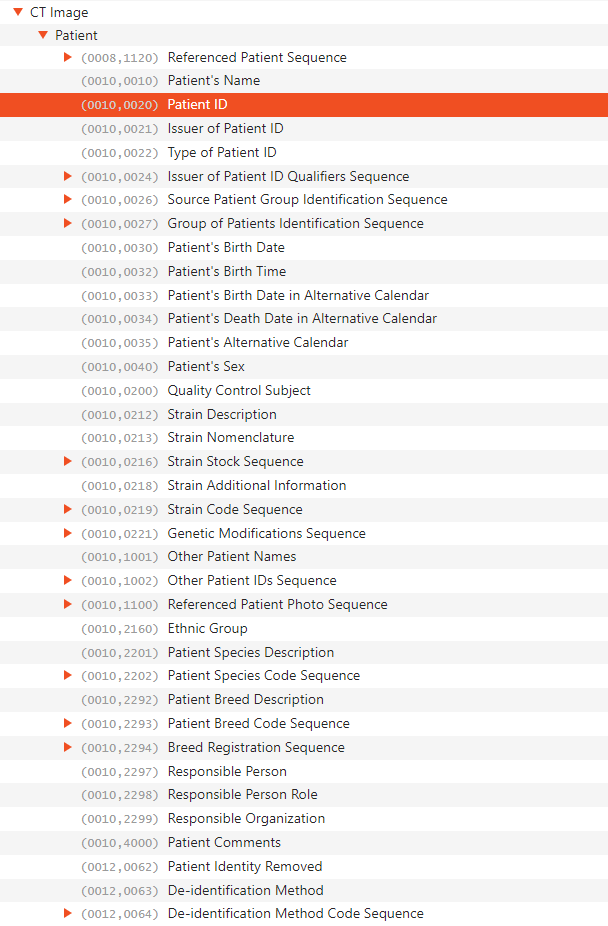

환자 관련 Dicom Tag 확인

그러면 Tag값과 Keyword가 표시된 항목 리스트를 확인할 수 있습니다.

여기서 원하는 항목을 선택하게 되면 우측에서 세부 정보를 확인할 수 있습니다.

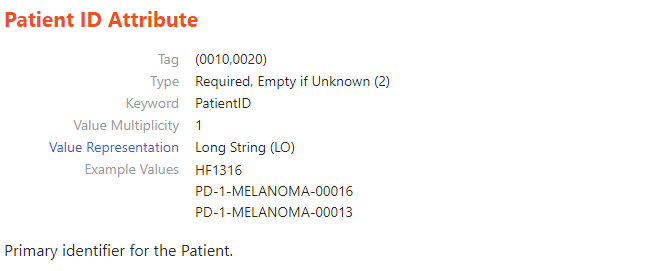

Patient ID 항목 세부 정보

세부 정보에서는 관련 정보를 표시하는 데 여기서 꼭 봐 둬야 하는 항목은 Tag, Type, Value Representation입니다.

물론 다른 항목도 중요하지만 앞서 말한 저 3 항목은 꼭 확인해두는 것이 좋습니다.

Type에서 Required라고 적혀있는 것은 필수 항목이기에 중요한 것이고, VR(Value Representation)의 경우 입력되어야 하는 파일 형식이기에 또다시 중요합니다. Tag는 말할 것도 없고요.

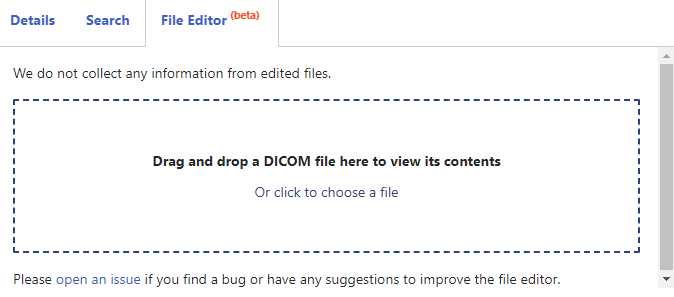

 이 사이트에 장점이 있는 데 만약 우측 상단에 File Editor에 Dicom 파일을 드래그하여 넣게 되면 그 Dicom File의 Tag 값을 전부 분석해줍니다.

Dicom Format은 무엇인지, Tag 값은 어떤 것이 들어있는지 말이죠. 만약에 Dicom File에 문제가 있을 경우 쉽게 확인해 볼 수 있습니다.
